鐵路防護柵欄案例展示

添加時間：2021-07-20 點擊量：

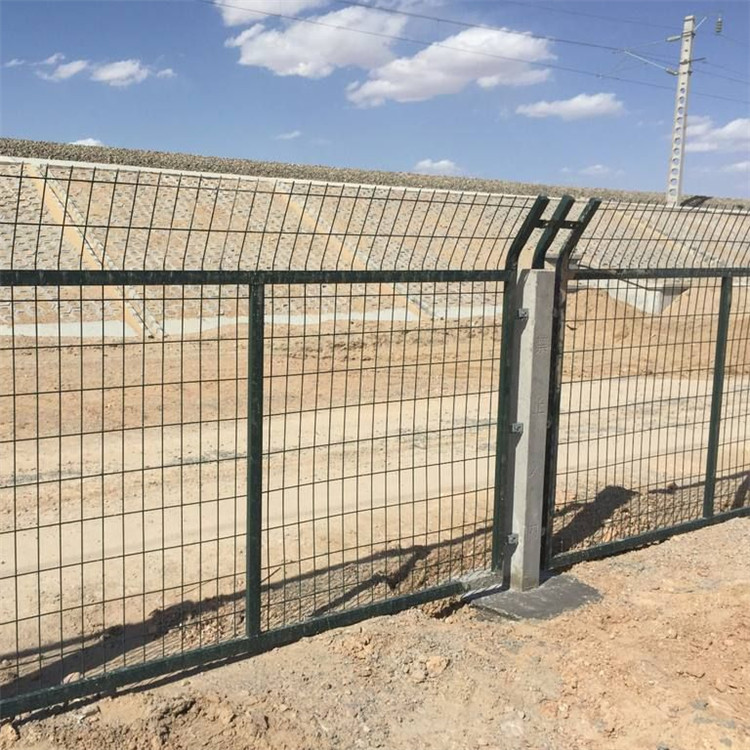

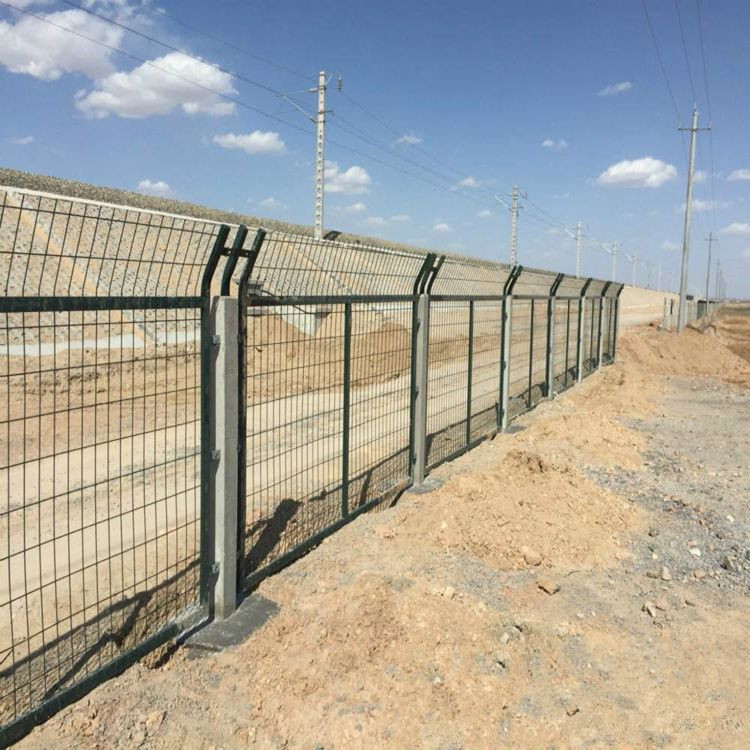

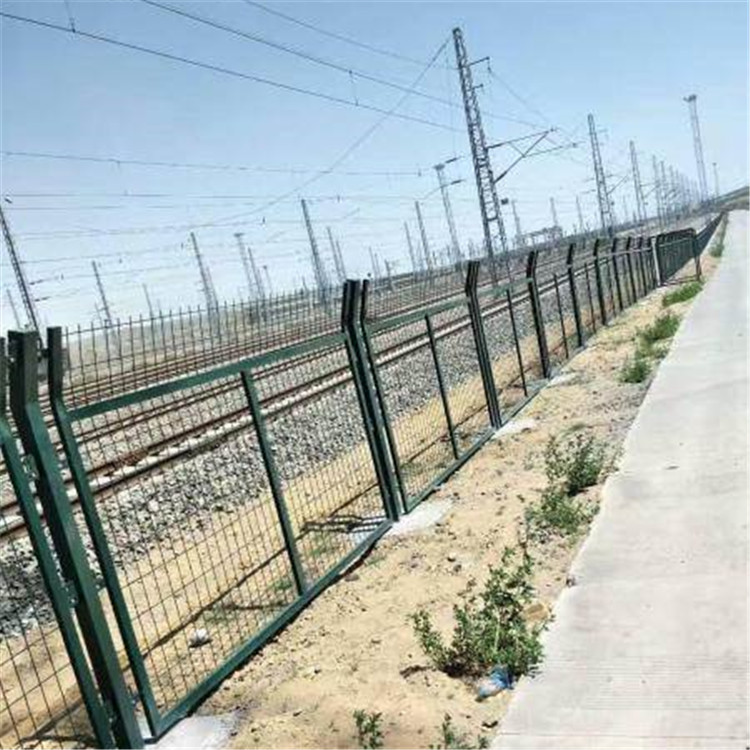

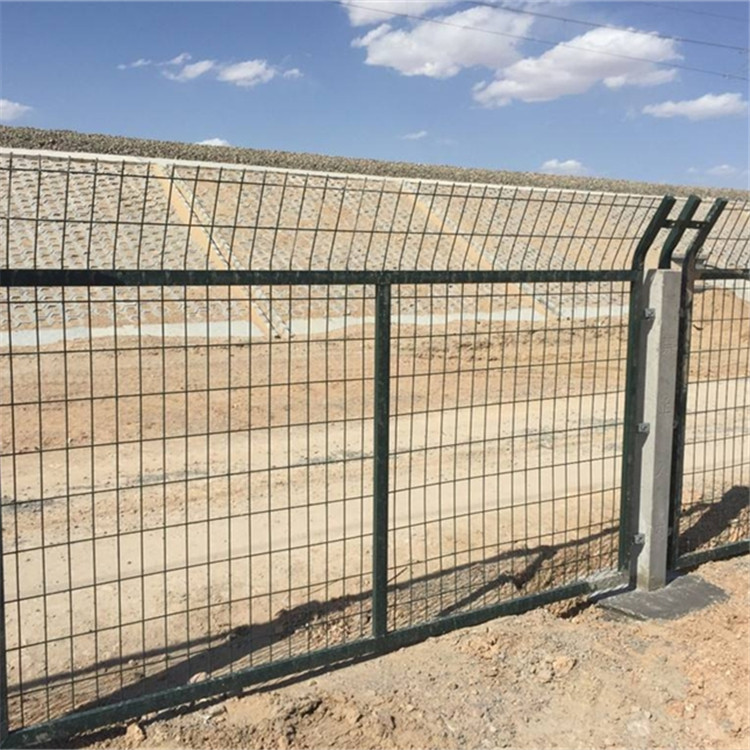

鐵路線路防護柵欄主要組成：

鋼筋混凝土立柱金屬網片防護柵欄由：鋼筋混凝土立柱、金屬網片及連接部件組成，防護高度18m。

立樁：

立柱采用C30鋼筋混凝土預制，截面尺寸120*120mm，高度2.5m。預制立時預留四個C 12mm圓孔，安裝時通過螺桿固定兩側連接板。

金屬網片：

金屬網片采用Q 235矩管邊框，規格30 *50 mm，矩管厚度2.0mm；內部網絲采用HPB 300 C 4.0mm高線冷拔鋼絲，規格75*150mm

連接板與螺栓：

立柱連接板、網片連接板采用90°折角Q 235鋼板，厚度4.0 mm，根據不同使用位置分A、B兩種形式。連接板與螺栓均采用Q 235鋼，并鍍鋅處理，鍍鋅量270 g/m2。連接板的精度要求，長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm。

防腐處理：

鐵路防護柵欄整體鍍鋅并進行熱浸塑(或噴塑)處理，鍍鋅量270 g/m2，浸塑厚度0.8mm~1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。網片制造精度要求，長度誤差s2.5mm，高度誤差s3.0mm。網片平整度要求，凸起或凹進值≤5.0mm。

冷拔鋼絲鍍鋅前直徑誤差≤0.06mm。焊接網孔誤差s 3.0mm。焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差s1.5mm。矩管邊框與連接板、網片鋼絲與鋼板、網片鋼絲與矩管邊框的焊接宜采用電阻焊、如用釬焊，應選用合適的焊條，使其變形最小。焊接后應清理焊渣，對焊接產生的變形，應進行平整處理。為保證網片自身有足夠的強度，網片焊接點的強度應大于1kn，焊接點脫落數小于4%。

連接配件：

所有螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同連接點的厚度，選用圖集中不同尺寸的防盜螺栓，螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定，防止螺帽松動。
